스트립라인 특성 계산기
석우동
2017. 7. 2. 16:00

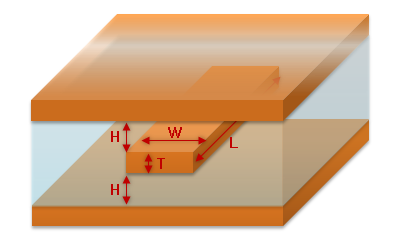

Trace 구조 |
||
| 유전율 (Er) | ||
| 트래이스 폭 (W) | mm | |
| 트레이스 두께 (T) | oz | |
| 유전체 두께 (H) | mm | |
임피던스 특성 |
||
| Zo | Ω | |
| Co | pF/mm | |
| Lo | nH/mm | |
전파 특성 |
||
| 전파 속도 | mm/ns | |
| 전파 시간 | ps/mm | |
전파 시간 |
||
| 길이 | mm | |
| 전파 시간 | ps | |
파장 |
||
| 주파수 | GHz | |
| 파장 | mm | |
"Design Guidelines for Electronic Packaging Utilizing High-Speed Techniques.", IPC-D-317A
